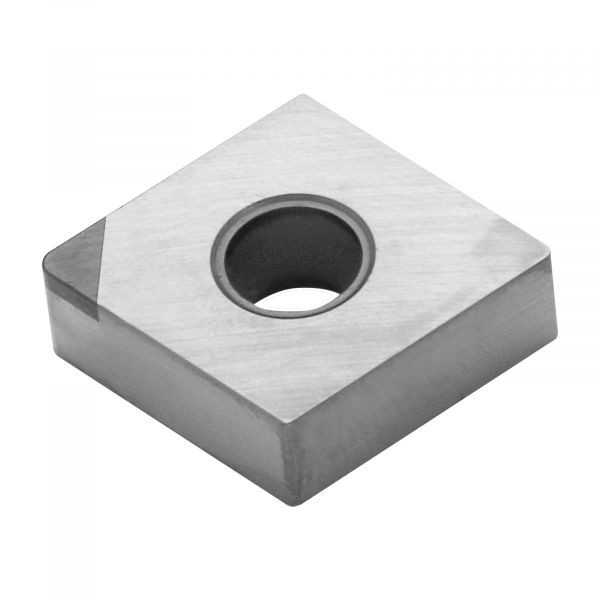

CNC 기계 CBN 하드 터닝은 맞춤화된 최고 단단한 견고성을 삽입합니다

CBN은 하드 터닝을 위해 삽입합니다

원료의 취급
WBN, HBN, 파이로필라이트, 그라파이트, 마그네슘, 철분, CBN 미세분말에 남아있는 기타 등등과 같은 음란이 있기 때문에 ; 게다가 그것과 바인더 분말은 둘 다 소결을 위해 호의적이 아닌 흡착 산소, 수증기, 기타 등등을 포함합니다. 그러므로, 원료의 정화 동작 방법은 종합적인 다결정질이 성능을 보증하기 위해 중요 링크 중 하나입니다. 개발 동안, 우리는 CBN 파우더와 바인더 물질을 정화하기 위해 다음과 같은 방법을 이용했습니다 : 처음으로, 파이로필라이트와 HBN을 제거하기 위해 CBN 파우더를 약 300 Ｃ에 있는 나오하로 처리하세요 ; 그라파이트를 제거하기 위한 펄크로릭 산이 그리고 나서 끓습니다 ; 플레이트는 금속을 제거하기 위해 끓었고, 중성까지 증류수로 지워졌습니다. 바인더를 위해 사용된 Co, Ni, Al, 기타 등등은 수소 환원 처리를 받습니다. 그리고 나서, CBN과 바인더는 어떤 비율에 따라 한결같게 섞이고 흑연 몰드에 통합되는 후, 1 시간 동안 800-1000' Ｃ에 가열되는 1E2 보다 더 덜 압력과 진공로에 보냈고, 표면적으로 때, 흡착 산소와 수증기, 기타 등등을 제거하여서, CBN 곡물의 그 표면이 매우 깨끗합니다.
바인더 물질과 추가량 중에서 선정의 관점에서, 추가된 바인더의 총량은 충분하지만 지나칩니다. 실험 결과는 그것에게 마모 방지와 휨강도를 보여주고의 다결정질이 밀접하게 평균 자유 경로 (바인더 페이스 층의 두께)과 관련됩니다. 대리인의 적정량은 10% 내지 15% (질량 비) 입니다.
바인더 중에서 선택 뿐 아니라 CBN 입자 크기와 입자 크기 비율의 확정은 또한 결정적입니다. 기계 가공 정확도와 표면 품질을 위한 요구조건에 따르면, 제작 절삭 공구류를 위해 사용한 CBN의 입자 크기는 대략 다음으로 분할됩니다 조대 입자 20-30 μm 사이즈 ; 매개 입자 3 ~10 사이즈 마이크론 ; 미세 입자 칫수 2 마이크론. 조잡한 그레인의 조립한 다결정질은 높은 정밀 요구사항 그러나 그것의 마모 방지와 임팩트 저항과 도구로 제조하기가 어렵고 미세 입자로 만들어지는 것으로 높고 다결정질이고 마감과 초마무리를 위한 요구조건을 충족시킬 수 있습니다.

1.embryo 신체 종합

PCBN 복합 시트는 직접적으로 고온과 고압 하에 CBN 레이어와 초경합금 기판과 혼합되고, 절단과 용접 프로세스를 통하여 절삭 공구류 또는 블레이드를 형성하여 다양한 용접으로 만들어집니다.
필수적 PCBN 소결된 블럭은 필수적 PCBN 블레이드가 되기 위해 직접적으로 합금 매트릭스 없이 소결시킵니다. 날카로와진 후, 입방정계 질화 붕소 일체형 다결정질 블레이드는 만들어집니다. PCBN 복합 시트에 나타난 바와 같이. 가장 해외에서 사용된 종합적 장비의 합성 장비는 이측 양면화 톱 압력들이고 대부분의 그들이 중국에 육각형 톱 압력들입니다.

2.PCBN 도구의 그라인딩 공정

제조하는 PCBN 툴 블랭크는 잘래서 선명화될 필요가 있고 예리한 도구가 정확한 기하학과 표면가공도를 획득합니다. 일반적으로 거친 연마, 미분체인과 그라인딩 공정 안으로 나눠집니다. 180-240 수지-결합된 다이아몬드 연삭 휠은 0.01 밀리미터 / 더블 스트로크의 공급으로, 거친 연마를 위해 사용됩니다 ; Wlo-W14 수지-결합된 연삭용 휠은 0.005 밀리미터 / 더블 스트로크의 공급으로, 미분체인을 위해 사용됩니다 ; 다이아몬드 연삭 휠 또는 W5~W3의 연마고를 열심히 준비해서, 특별한 관심은 연마 위의 다이아몬드 연삭 휠의 모서리 드레싱을 줄이는 영향에 지불되어야 합니다. 여기저기에 사실 연삭용 휠 유니폼의 표면 소비를 만들기 위한 선명화 프로세스 동안 연삭용 휠의 전체 단부면에 관해 도구 변동이지만 연삭용 휠의 표면은 여전히 변화성의 가능성이 높으며, 그것이 자주 손질되어야 합니다.

3.PCBN 도구의 기하학적 매개변수

PCBN 도구의 삶은 밀접하게 그것의 기하학적 매개변수와 관련되고 적당한 앞과 후방 각이 도구의 임팩트 저항을 향상시킬 수 있습니다. 칩 제거 커패서티와 방열 캐패시티. 경사각의 크기는 직접적으로 사랑은 은반 위에의 군과 삽입물의 내부 응력 상태에 영향을 미칩니다. 도구 도움말, 음의 레이크 각도 (-5의 기계적인 임팩트에 의해 초래된 지나친 인장 응력을 회피하기 위해.~-10.) 일반적으로 사용됩니다. 동시에, 간극 각의 웨어를 감소시키기 위해, 주요하고 보조 간극 각은 6입니다. 코너는 0.4-1.2 밀리미터의 노즈 반경에게 숨김없이 말하고 모서리가 지상인 매끄럽습니다.

4.PCBN 도구의 점검

경도 지수, 벤딩저항성, 인장 강도, 기타 등등과 같은 물성을 시험하는 것뿐만 아니라, PCBN 도구의 표면과 에치 공정 정확도를 확인하기 위해 고전력 전자 현미경을 사용하는 것은 또한 필요합니다. 그리고 나서 그것은 차원 검사와 정확성 점검, m 값, 형상 공차, 거칠기와 패키징하는 그 때고 저장입니다.
