커터를 깎는 기어가 무엇입니까 ?

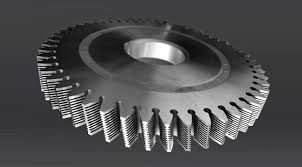

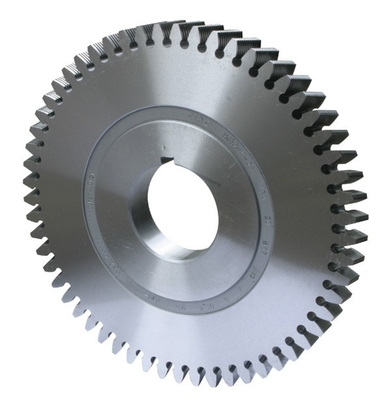

톱니 표면 위의 최첨단을 형성하는 많은 협지 홈이 있고 공정 장비가 익숙한 기어형 기어가 나선형 기어 메싱의 원리에 따라 제조 공정에 있는 제품을 처리합니다. 처리 동안, 커터는 기어의 톱니 표면으로부터 위스커 유사 미세 칩을 자르고 따라서 그것이 쉐벨로 불립니다. 쉐벨은 호빙과 형성이 (기어 기계가공을 본) 후에 기어 톱니를 완성하는데 사용됩니다. 일반적으로 사용된 디스크 쉐벨들은 굳어진 나선형인 원통형 기어 (그림 1)와 유사하고 톱니 표면 위의 홈이 2가지 형식을 가지고 있습니다 : 1는 전체 링기어에 순환적이거나 나선형인 통공입니다. 배열하시오 그러면 슬롯 중에 횡단면은 직사각형이거나 부등변 4각형일 수 있습니다. 이 쉐벨은 퉁명스러운 후 전면 (슬롯)만을 선명화하고 나삿니 모양과 외경이 변하지 않습니다. 관통 슬롯이 너무 깊게 될 수 없기 때문에, 단지 그것은 1.75 밀리미터 보다 더 덜 모듈과 나이프를 깎는데 적합합니다 ; 다른 것 양쪽 위의 홈이 차단되고 그들이 빗 형상 블레이드로 삽입된다는 것입니다. 기울어진 구멍을 뚫으세요. 것 이런 종류의 면도기 필요는 퉁명스러운 사용 뒤에 나삿니 모양과 이끝 원통면을 재접지합니다.
각각 치아의 절삭 부하를 줄이기 위해, 쉐벨의 치수는 크고 소수가 줄여지는 기어의 치수와 함께, 그렇지 않았다면 쉐벨의 실수는 처리될 기어에 복사될 것이라는 공약수를 회피하기 위해 일반적으로 잡힙니다. 국제 기준에 따르면, 면도기의 정확성은 3가지 타입을 갖 : AA,와 비. 생산 실적에서, 종종 커터를 깎아 정확한 인볼류트 치형으로 깎인 기어 치형은 기어, 오목한 정신적인 것의 비치원 근처에 정확한 인벌류트에서 벗어나고 일탈이 0.01~0.03 밀리미터에 대한 것입니다. 스퍼 기어의 투스 프로파일 일탈은 나선형 기어의 그것보다 큽니다. 제조 공정에 있는 제품이 정확한 인볼류트 치형 형태를 얻게 하기 위해, 쉐벨의 나삿니 모양은 보정되어야 합니다. 대량 생산에서, 쉐벨의 나삿니 모양 보정 곡선은 실험적인 방법에 의해 결정됩니다.
쉐벨은 다량 생산 효율과 평활 표면으로, 곧고 궁리 가능칼날의 안쪽이고 외부 원통형 기어를 처리할 수 있습니다. 게다가 정확성 웜 전동 장치를 기계화하기 위한 웜 기어 쉐벨들이 있습니다. 기초 웜의 타입과 매개 변수는 웜 기어와 일치하는 일하는 웜과 같아야 합니다. 기어 세이빙 커터들과 같이, 그것은 모서리를 절두하는 것 형성하기 위해 나선면 위의 많은 협지 홈을 가지고 있고 칩을 수용합니다. 웜 기어 쉐벨들은 제조하기가 어렵습니다 그리고고 정밀도를 요구하는 웜 전동 장치를 기계화할 때 단지 사용되세요.
