제품 상세 정보:
|
| 재료: | 초경질 재료 입방정계 질화 붕소 또는 다이아몬드 | 색: | 검정색 |
|---|---|---|---|
| 하이 라이트: | 모이는 CNC 기어 절삭,검은 CNC 기어 절삭,조립된 모듈 기어 절삭들 |
||

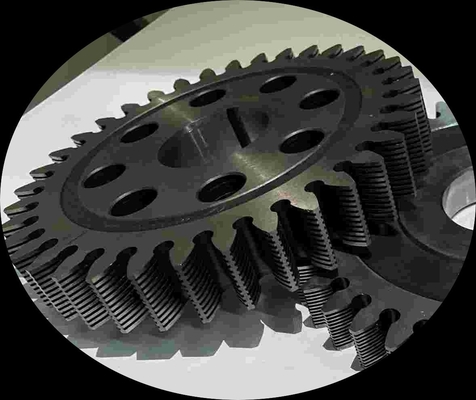

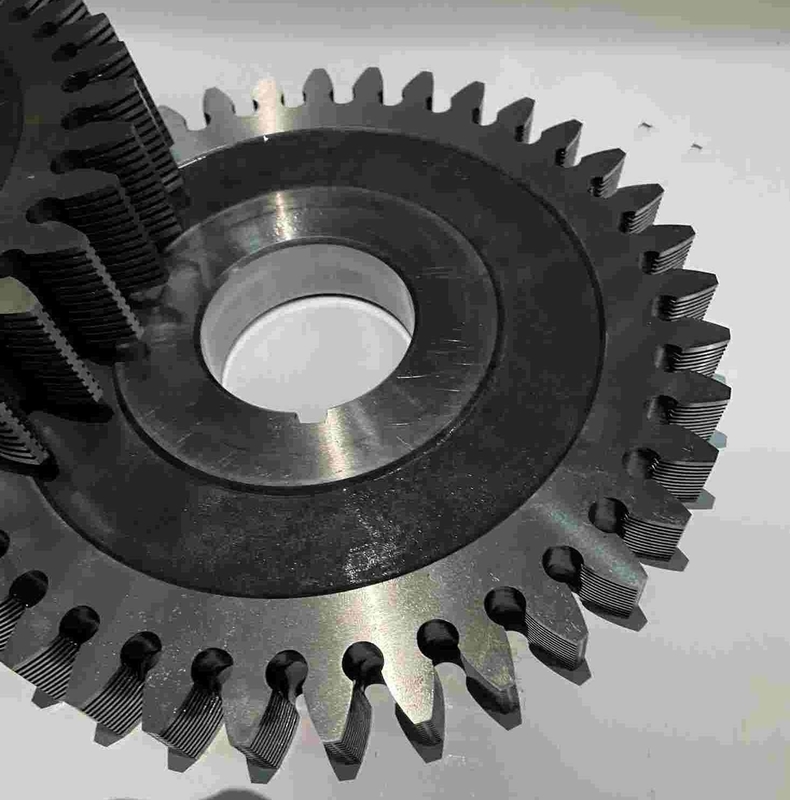

커터를 깎는 고급 품질 기어
모이는 초경질 재료 외날 면도기
1. 모이는 초경질 재료 외날 깎음칼은 주로 절단기 몸체, 엷은 조각 모양, 분비, 죄는 나사와 조정 기구로 구성됩니다. 엷은 조각 모양은 초경질 재료 입방정계 질화 붕소 또는 다이아몬드로 만들어집니다, 라미네이션 평면이 주축과 직각이고, 절단기 몸체에 슬리브로 연결됩니다. 절단기 몸체 7에 슬리브로 연결된 엷은 조각 모양이 기어형 엷은 조각 모양이라는 점에서 그것은 묘사됩니다. 톱니의 두께가 조정되지 않을 때, 단지 쓰리 피스는 설치되고, 하나가 절단 소편 5이고 다른 두 조각이 가이드 편 3이고, 그것의 절단 소편이 커터치의 전체 두께의 가운데에 위치하고, 그것의 2 가이드 편 3이 절단 소편 5에서 양쪽에 동일 거리에 위치하고 절단 소편 5와 가이드 편 3이 각각 패드 4와 6로 분리됩니다. 와 배치하는데 위치결정 핀 8을 사용하세요 ; 톱니의 두께가 조정될 필요가 있고, 절단 소편 5와 가이드 편 3이 각각 2가지 엷은 조각 모양으로 구성되고, 총 6 기어형 엷은 조각 모양이 즉 조정할 수 있는 절단 소편 11을 설치하고 조정할 수 있다면 가이드 편 9는 제공되고 홀수 엷은 조각 모양이 각각이 위치결정 핀 8까지 배치했다는 것 입니다. 홀수 엷은 조각 모양 1, 3, 및 5는 왼쪽 투스 프로파일 14를 형성하고 짝수 번호 엷은 조각 모양 2, 4, 및 6이 옳은 투스 프로파일 15를 형성합니다. 대략 2는 싱글 사이즈 엷은 조각 모양의 홀 12를 비틀고 두배 크기 엷은 조각 모양의 대략 두 상응하는 나사 구멍 13이 2 조정용 홀을 형성하고 2 조정용 홀이 180까지 분리됩니다' 즉, 2 조정용 홀이 똑같은 기어형 엷은 조각 모양에 위치합니다. 지름에, 그것은 마침내 패킹마개와 스크루 2에 의해 고정시킵니다.
